Einzelne Planetenstufen sind ihrer Grundform ein Überlagerungsgetriebe mit 3 Wellen. Das heißt es gibt 3 Anschlussmöglichkeiten … entweder 2 Eingänge und ein Ausgang oder 1 Eingang und 2 Ausgänge. Die bekanntesten Beispiele sind Differentiale die ein Drehmoment vom Getriebe als Eingang haben und die beiden Räder links und rechts als Ausgänge.

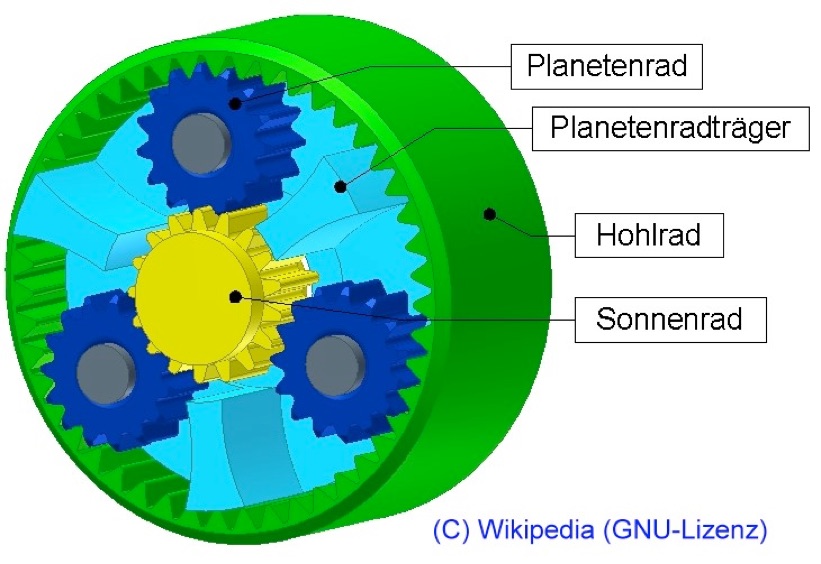

A: Hohlrad

B: Sonnenrad

C: Planeten

D: Planetenträger (nicht dargestellt)

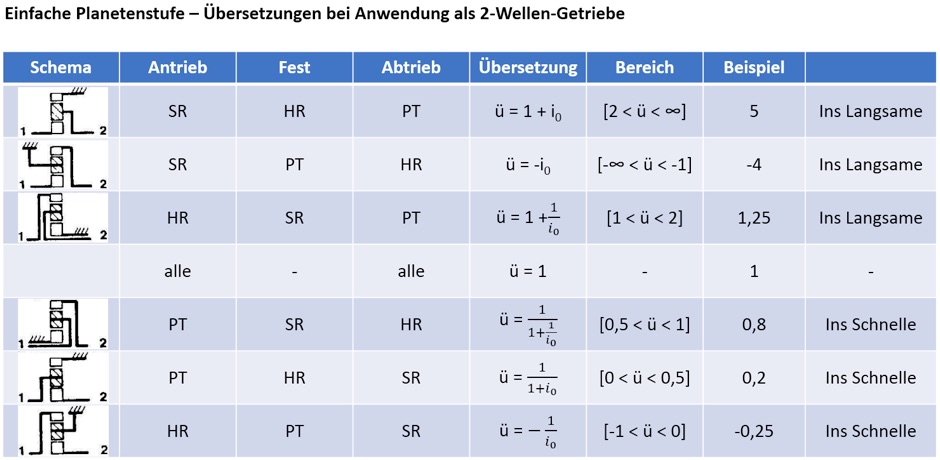

Prinzipiell gibt es 7 verschiedene Grundzustände des Planetengetriebes:

1.SR angetrieben, HR festgebremst, PT als Abtrieb

1. • Hohe Übersetzung ins Langsame


2. • Höchstmögliche positive (gleichsinnige) Übersetzung [2 < ü < ∞]


3. • ü = 1 + i0


2.SR angetrieben, PT festgebremst, HR als Abtrieb

1. • Hohe Übersetzung ins Langsame mit Drehrichtungsumkehr


2. • Hohe negative (gegensinnige) Übersetzung [-∞ < ü < -1]


3. • ü = - i0


3.HR angetrieben, SR festgebremst, PT als Abtrieb

1. • Leichte Übersetzung in Langsame


2. • Positive Übersetzung etwas größer als 1 [1 < ü < 2]


3. • ü = 1 + 1/i0


4.Beliebig angetrieben, SR mit PT, SR mit HR, PT mit HR festgekuppelt, Abtrieb beliebig

1. • Blockumlauf mit ü=1


5.PT angetrieben, SR festgebremst, HR als Abtrieb

1. • Leichte Übersetzung ins Schnelle


2. • Positive Übersetzung etwas kleiner als 1 [0.5 < ü < 1]


3. • ü = 1 / (1 + 1/i0)


6.PT angetrieben, HR festgebremst, SR als Abtrieb

1. • Hohe Übersetzung ins Schnelle


2. • Sehr kleine positive Übersetzung [0 < ü < 0.5]


3. • ü = 1 / (1 + i0)


7.HR angetrieben, PT festgebremst, SR als Abtrieb

1. • Hohe Übersetzung ins Schnelle mit Drehrichtungsumkehr


2. • Geringe negative Übersetzung [-1 < ü < 0]


3. • ü = -1/i0


Bei den obigen 7 Grundzuständen geht man immer von einem 2-Wellen-Getriebe aus, d.h. eine Welle ist immer gehäusefest gebremst. Wenn man den Planetensatz jetzt als Überlagerungsgetriebe einsetzt, so stehen wieder alle 3 Wellen zur Verfügung und die Drehzahlen überlagern sich.
