Im vierten Teil stellen wir Basis-Simulationselemente (SE) vor. Die Bauteile selber finden sich in der Simulink-Bibliothek „Library Browser“ weiter unten unter der Rubrik “Simscape/Foundation/Library/Mechanical/”. Hierunter finden sich weitere Unterrubriken, welche wir einzeln vorstellen möchten.

Rubrik „Rotational Elements“

„Inertia“

1. • Dieses SE kann mit eine Drehachse verbunden werden und macht daraus dann eine Welle mitsamt einem Massenträgheitsmoment



„Mechanical Rotational Reference“

1. • Dieses SE kann Wellen oder Eingänge mit dem Raum-Koordinatensystem verbinden



„Rotational Damper“

1. • Der rotatorische Dämpfer wirkt Drehschwingungen entgegen


2. • Angabe des Dämpfungskoeffizienten [in Drehmoment/Drehzahl]


3. • Anschlüsse:


4. •    R: Eingang ist eine Welle


5. •    C:  Ausgang ist eine Welle


6. • Es kann eine Start-Drehzahl und ein Start-Drehmoment definiert werden



„Rotational Free End“

1. • Dieses SE kann an Wellenenden angekoppelt werden, um diesen eine Start-Drehzahl zu geben


„Rotational Friction“

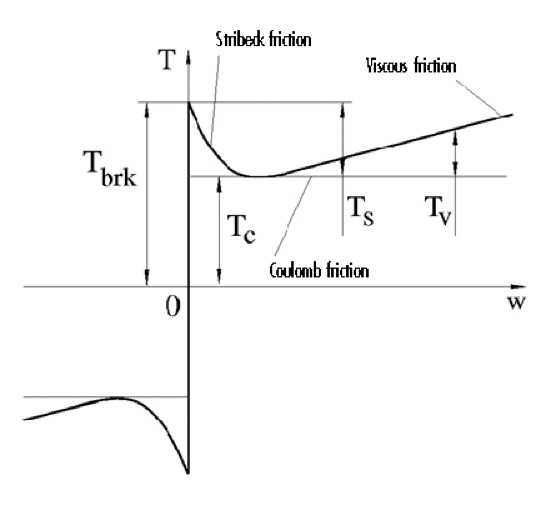

1. • Dieses SE kann Reibmoment abhängig von der Differenzdrehzahl nach der Stribeck-Kurve übertragen


2. • Angabe der Werte:


3. •    Losbrechmoment


4. •    Coulomb-Reibmoment (konstant)


5. •    Viskose Reibung [in Drehmoment/Drehzahl]


6. •    Auflösung [in Zeit/Drehwinkel]


7. •    Minimal zulässige Drehzahl


„Rotational Hard Stop“

1. • Dieses SE kann eine Drehbewegung mit 2 Endanschlägen begrenzen. Dabei können auch Steifigkeiten beim Anschlagen an den Endanschlag berücksichtigt werden.


2. • Angabe der Werte:


3. •    Oberer Drehwinkel


4. •    Unterer Drehwinkel


5. •    Kontaktsteifigkeit am oberen Anschlag


6. •    Kontaktsteifigkeit am unteren Anschlag


7. •    Kontaktdämpfung am oberen Anschlag


8. •    Kontaktdämpfung am unteren Anschlag


9. • Anschlüsse:


10. •    R: Eingang ist eine Welle


11. •    C:  Ausgang ist eine Welle


12. • Es kann eine Start-Drehzahl, ein Start-Drehmoment und ein Anfangswinkel definiert werden



„Rotational Inerter“

1. • Dieses SE kann Drehmoment proportional zur Änderung der Differenzdrezahl zwischen 2 drehenden Bauteilen erzeugen


2. • Angabe des Wertes:


3. •    Massenträgheit [in kgm2]


4. • Anschlüsse:


5. •    R: Eingang ist eine Welle


6. •    C:  Ausgang ist eine Welle


7. • Es kann eine Start-Drehzahl und ein Start-Drehmoment definiert werden



„Rotational Spring“

1. • Die rotatorische Feder ist linear wirkend und speichert Energie


2. • Angabe der Drehfederrate [in Drehmoment/Drehwinkel]


3. • Anschlüsse:


4. •    R: Eingang ist eine Welle


5. •    C:  Ausgang ist eine Welle


6. • Es kann eine Start-Drehzahl, ein Start-Drehmoment und ein Anfangswinkel definiert werden



Rubrik „Translational Elements“

„Masse“

1. • Dieses SE kann mit einem sich linear bewegenden Körper verbunden werden und verleiht diesem damit eine Masse.


2. • Es kann eine Start-Geschwindigkeit und eine Start-Kraft definiert werden



„Mechanical Translational Reference“

1. • Dieses SE kann linear bewegliche Körper mit dem Raum-Koordinatensystem verbinden



„Translational Damper“

1. • Der translatorische Dämpfer wirkt linear wirkenden Schwingungen entgegen


2. • Angabe des Dämpfungskoeffizienten [in Kraft/Geschwindigkeit]


3. • Anschlüsse:


4. •    R: Eingang ist ein Körper


5. •    C:  Ausgang ist ein Körper


6. • Es kann eine Start-Geschwindigkeit und eine Start-Kraft definiert werden



„Translational Free End“

1. • Dieses SE kann an Bauteilenden angekoppelt werden, um diesen eine Start-Geschwindigkeit zu geben


„Translational Friction“

1. • Dieses SE kann Reibkraft abhängig von der Relativgeschwindigkeit nach der Stribeck-Kurve übertragen


2. • Angabe der Werte:


3. •    Losbrechkraft


4. •    Coulomb-Kraft (konstant)


5. •    Viskose Reibung [in Kraft/Geschwindigkeit]


6. •    Auflösung [in Zeit/Weg]


7. •    Minimal zulässige Geschwindigkeit


8. • Es kann eine Start-Geschwindigkeit und ein Start-Kraftdefiniert werden



„Translational Hard Stop“

1. •    Dieses SE kann eine Translations-Bewegung mit 2 Endanschlägen begrenzen. Dabei können auch Steifigkeiten beim Anschlagen an den Endanschlag berücksichtigt werden.


2. • Angabe der Werte:


3. •    Obere Wegbegrenzung


4. •    Untere Wegbegrenzung


5. •    Kontaktsteifigkeit am oberen Anschlag


6. •    Kontaktsteifigkeit am unteren Anschlag


7. •    Kontaktdämpfung am oberen Anschlag


8. •    Kontaktdämpfung am unteren Anschlag


9. • Anschlüsse:


10. •    R: Eingang ist ein Körper


11. •    C:  Ausgang ist ein Körper


12. • Es kann eine Start-Geschwindigkeit, eine Start-Kraft und ein Anfangsweg definiert werden



„Translational Inerter“

1. • Dieses SE kann Kraft proportional zur Änderung der Geschwindigkeit zwischen 2 Bauteilen erzeugen


2. • Angabe des Wertes:


3. •    Massenträgheit [in kgm2]


4. • Anschlüsse:


5. •    R: Eingang ist ein Körper


6. •    C:  Ausgang ist ein Körper


7. • Es kann eine Start-Geschwindigkeit und eine Start-Kraft definiert werden



„Translational Spring“

1. • Die Druckfeder ist linear wirkend und speichert Energie


2. • Angabe der Federrate [in Kraft/Weg]


3. • Anschlüsse:


4. •    R: Eingang ist ein Körper


5. •    C:  Ausgang ist ein Körper


6. • Es kann eine Start-Geschwindigkeit, eine Start-Kraft und eine Startposition definiert werden



Rubrik „Mechanisms“

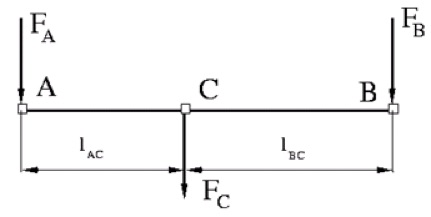

„Lever“

1. • Dieser Block stellt einen idealen Hebel dar, der wie eine Art Wippe wirkt


2. • Angabe der Werte:


3. •    Hebellänge A


4. •    Hebellänge B


5. • Anschlüsse:


6. •    A, B: Eingang sind 2 Körperpositionen


7. •    C:  Ausgang ist eine Körperposition


8. • Es kann für alle 3 Anschlüsse Start-Kräfte definiert werden

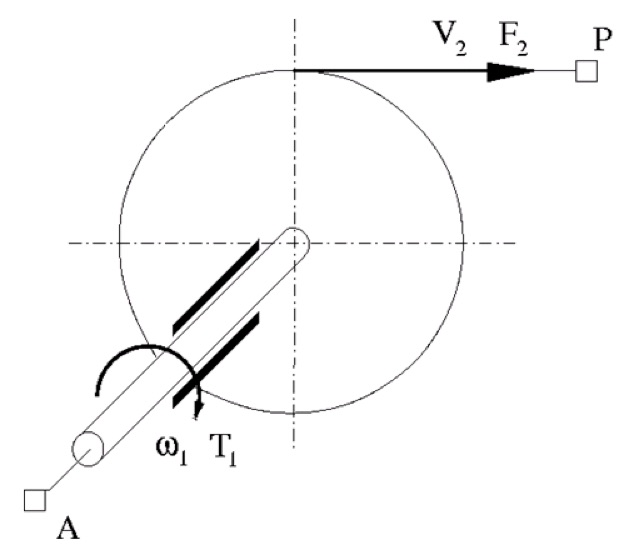

„Wheel and Axle“

1. • Dieser Block stellt einen idealen Konvertieren dar, der wie ein abrollendes Rad wirkt


2. • Angabe der Werte:


3. •    Radhalbmesser


4. •    Definition der Drehrichtung


5. • Anschlüsse:


6. •    A: angeschlossen wird eine Drehachse


7. •    C:  angeschlossen wird ein translatorischer Weg


8. •    Es kann eine Start-Kraft und ein Start-Drehmoment definiert werden


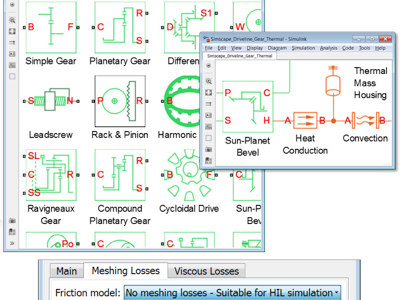

„Gearbox“

1. • Dieser Block stellt eine ideale einfache Getriebestufe dar


2. • Angabe des Werts:


3. •    Übersetzung


4. • Anschlüsse:


5. •    S: angeschlossen wird eine Drehachse


6. •    O:  angeschlossen wird eine Drehachse


7. •    Es können 2 Start-Drehmomente definiert werden
