Im siebten Teil stellen wir Kupplungs-Simulationselemente (SE) vor. Die Bauteile selber finden sich in der Simulink-Bibliothek „Library Browser“ weiter unten unter der Rubrik “Simscape/SimDriveline/”. Hierunter finden sich weitere Unterrubriken, welche wir einzeln vorstellen möchten.

Rubrik „Couplings and Drives“

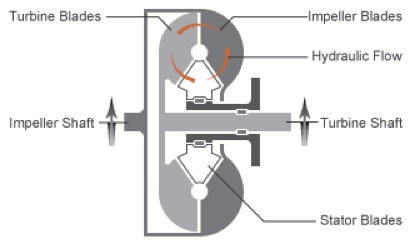

„Torque Converter“

1. • Dieses SE simuliert das Verhalten eines Drehmomentwandler (wahlweise mit Trilok). Dabei kann die spezifische Wandlerkennlinie hinterlegt werden, welche einmal aus einer Wertereihe des Drehzahlverhältnis (Drehzahlverhältnis zwischen Turbinendrehzahl und Pumpenraddrehzahl)


2. •    0: bedeutet Turbine steht, Pumpe dreht


3. •    1: bedeutet Turbine dreht mit derselben Drehzahl wie das Pumpenrad (engl. impeller)


4. •    alles zwischen 0 und 1 liegt im Zugbetrieb, bei dem das Pumpenrad (Antrieb) schneller dreht als das Turbinenrad (Abtrieb)


5. • Angabe von Kennwerten


6. •    Drehzahlverhältnis als Vektor


7. •    Drehmomentverhältnis als Vektor


8. •    Kapazitätsfaktor als Vektor


9. •    Referenzdrehzahl für Kapazitätsfaktor


10. •    Interpolationsmethode für Lookup-Table


11. •    Optional: Zeitverzug bezüglich Drehmomentänderungen


12. • Anschlüsse:


13. •    I: Eingang ist eine Welle (Pumpenrad)


14. •    T: Ausgang ist eine Welle (Turbinenrad)


„Belt Drive“

1. • Dieses SE simuliert einen Riementrieb (Flachband oder V-Form-Keilriemen)


2. • Angabe von Kennwerten


3. •    Riementyp- und Geometrie


4. •    Spezifisches Gewicht


5. •    Längssteifigkeit


6. •    Längsdämpfung


7. •    Vorspannung


8. •    Walzenhalbmesser A und B


9. •    Reibkoeffizienten Lagerung


10. •    Reibkoeffizienten Kontaktreibung


11. •    Massenträgheitsmoment der Walzen


12. • Anschlüsse:


13. •    A: Anschluss an eine Welle


14. •    B: Anschluss an eine Welle



„Belt Pulley“

1. • Dieses SE simuliert eine Riemenscheibe (Flachband- oder V-Form-Keilriemen)


2. •Angabe von Kennwerten


3. •    Riementyp- und Geometrie


4. •    Spezifisches Gewicht


5. •    Walzenhalbmesser


6. •    Reibkoeffizienten Lagerung


7. •    Reibkoeffizienten Kontaktreibung


8. •    Umschlingungswinkel


9. • Anschlüsse:


10. •    A: Anschluss an eine translotorische Bewegung


11. •    B: Anschluss an eine translotorische Bewegung


12. •    S: Anschluss an eine Welle

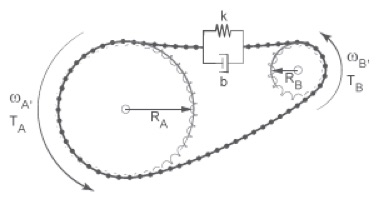

„Chain Drive“

1. • Dieses SE simuliert einen Kettentrieb


2. • Angabe von Kennwerten


3. •    Kettenradhalbmesser A, B [in mm]


4. •    Kettendurchhang [in mm]


5. •    Kettenauslenkung zum Startpunkt


6. •    Längssteifigkeit [in Kraft/Weg]


7. •    Längsdämpfung [in Kraft/Geschwindigkeit]


8. •    Reibkoeffizienten [in Drehmoment/Drehzahl]


9. •    Reibkoeffizienten Kontaktreibung


10. •    Optional: max. Kettenspannung [in N]


11. • Anschlüsse:


12. •    A: Anschluss an eine Welle


13. •    B: Anschluss an eine Welle



„Flexible Shaft“

1. • Dieses SE simuliert eine flexible Welle


2. • Angabe von Kennwerten


3. •    Parametrisierung nach Werkstoffkennwerten/Steifigkeit und Trägheitsmoment


4. •    Drehsteifigkeit [in Drehmoment/Drehwinkel]


5. •    Massenträgheitsmoment


6. •    Dämpfungsfaktor innere Dämpfung


7. •    Anzahl Segmente


8. • Reibung


9. •    Viskoser Reib-Koeefizient an beiden Anschlüssen


10. • Anschlüsse:


11. •    B: Anschluss an eine Welle


12. •    F: Anschluss an eine Welle


13. • Start-Bedingungen


14. •    Winkelauslenkung zum Start


15. •    Start-Drehzahl

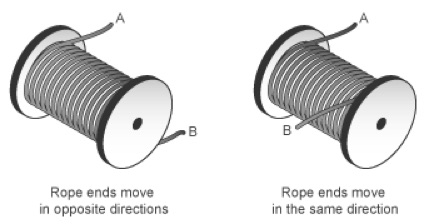

„Rope Drum“

1. • Dieses SE simuliert eine Leistungsübertragung zwischen Walze und Seil


2. • Angabe von Kennwerten


3. •    Walzenhalbmesser


4. •    Aufrollrichtung


5. • Reibung


6. •    Viskoser Reib-Koeefizient [in Drehmoment/Drehzahl]


7. • Anschlüsse:


8. •    A: Anschluss an eine translotorische Bewegung


9. •    B: Anschluss an eine translotorische Bewegung


10. •    S: Anschluss an eine Welle

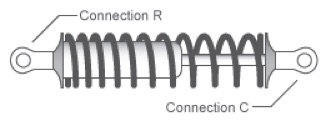

„Shock Absorber“

1. • Dieses SE simuliert eine lineare Feder-Dämpfer-Kombination


2. • Angabe von Kennwerten


3. •    Federrate [in Kraft/Weg]


4. •    Dämpfung [in Kraft/Geschwindigkeit]


5. •    Coulomb-Reibung [in N]


6. •    Reibkraftverhältnis statisch-zu-dynamischer Reibkraft


7. •    Geschwindigkeitstoleranz


8. • Anschläge


9. •    Ohne oder


10. •    Oberer und unterer Anschlag [in m]


11. •    Kontaktsteifigkeit [in Kraft/Weg]


12. •    Kontaktdämpfung [in Kraft/Geschwindigkeit]


13. •    Angabe der Start-Auslenkung


14. • Anschlüsse:


15. •    R: Anschluss an eine translatorische Bewegung


16. •    C: Anschluss an eine translatorische Bewegung


„Torsional Spring-Damper“

1. • Dieses SE simuliert eine rotative Feder-Dämpfer-Kombination


2. • Angabe von Kennwerten


3. •    Federrate [in Drehmoment/Winkel]


4. •    Dämpfung [in Drehmoment/Drehzahl]


5. •    Coulomb-Reibung [in N]


6. •    Reibkraftverhältnis statisch-zu-dynamischer Reibkraft


7. •    Geschwindigkeitstoleranz


8. • Anschläge


9. •    Ohne oder


10. •    Oberer und unterer Anschlag [in Winkel]


11. •    Kontaktsteifigkeit [in Drehmoment/Drehwinkel]


12. •    Kontaktdämpfung [in Drehmoment/Drehzahl]


13. • Angabe der Start-Auslenkung


14. • Anschlüsse:


15. •    R: Anschluss an eine rotatorische Bewegung


16. •    C: Anschluss an eine rotatorische Bewegung


„Universal Joint“

1. • Dieser Block simuliert ein Drehgelenk mit winkelabhängiger Drehzahlungleichförmigkeit


2. • Angabe von Kennwerten


3. •    Max. Knickwinkel [in Grad]


4. •    Drehsteifigkeit [in Drehmoment/Drehwinkel]


5. •    Drehdämpfung [in Drehmoment/Drehzahl]


6. •    Start-Knickwinkel


7. •    Start-Drehmoment


8. • Anschlüsse:


9. •    B: Anschluss an eine rotatorische Bewegung


10. •    F: Anschluss an eine rotatorische Bewegung


11. •    A: physikalisches Eingangssignal des aktuellen Knickwinkels


„Universal Joint“

1. • Dieser Block simuliert ein reibschlüssiges Stufenlosgetriebe


2. • Angabe von Kennwerten


3. •    Drehrichtung des Ausgangs zum Eingang


4. •    Drehsteifigkeit [in Drehmoment/Drehwinkel]


5. •    Drehdämpfung [in Drehmoment/Drehzahl]


6. •    Start-Drehmoment


7. • Reibung


8. •    Verluste abhängig von einem festen Wirkungsgrad


9. •    Viskose Lagerreibung [in Drehmoment/Drehzahl]


10. • Anschlüsse:


11. •    B: Anschluss an eine rotatorische Bewegung


12. •    F: Anschluss an eine rotatorische Bewegung


13. •    r: physikalisches Eingangssignal der aktuellen Übersetzung
