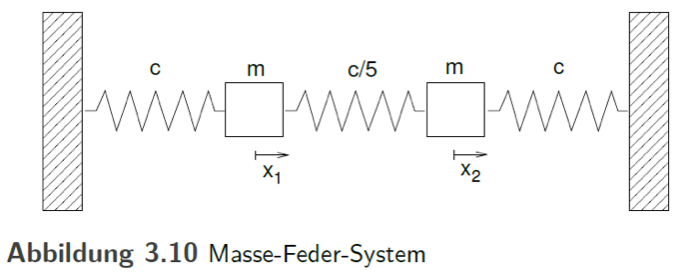

Das obige System besteht aus 2 Einzelmassen, die über 3 Federn miteinander und zur festen Umgebung gekoppelt sind.

Als erstes stellen wir wieder die Bewegungsgleichungen (DGL) auf:

1. • jede Einzelmasse wird freigeschnitten und wird in eine eigene Gleichung gefasst. Bei 2 Massen erhalten wir 2 DGL.


Diese beiden Gleichungen werden in ein Simulink-Blockschaubild überführt.

Das System lässt sich auch stärker strukturiert als Matrix-Blockschaltbild umsetzen. Das Ergebnis ist dabei dasselbe, nur die Darstellung ist abstrakter.

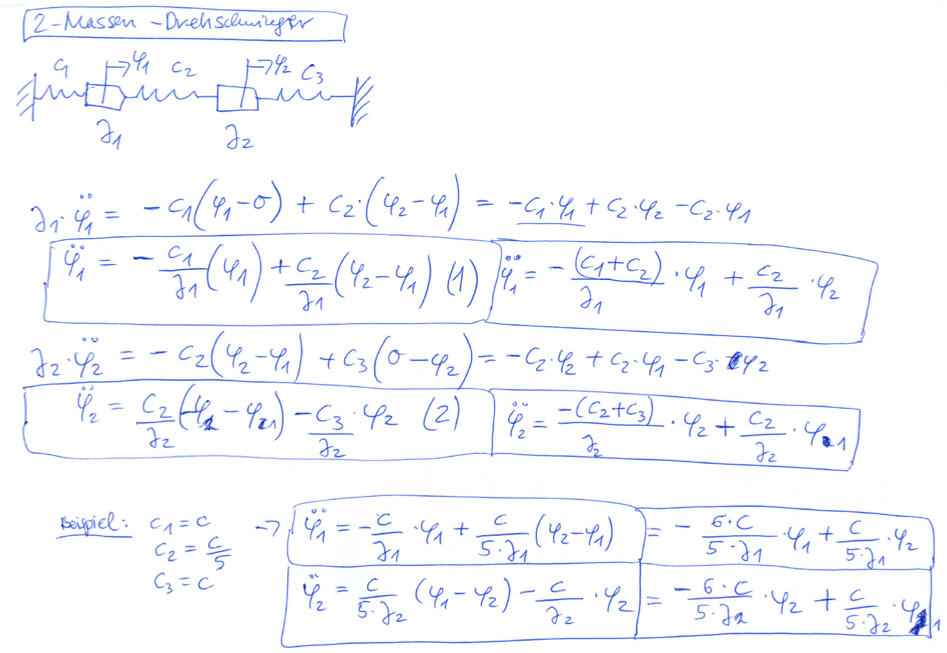

Weiterhin kann das Modell auch als Drehschwingungssystem modelliert werden. Dies stellt einen Antriebsstrang mit verschiedenen Drehmassen dar, welche über Federn miteinander gekoppelt sind. Dabei wird die Masse durch das Massenträgheitsmoment J ersetzt, und die linearen Wege durch Drehwinkel.
