Mit dem CAM-Modul wurde eine Fräsbahn zur Fräsbearbeitung der Kontur erstellt und ein Maschinencode als NC-Code exportiert. Diesen Code könnte man direkt auf die Maschine schicken, dennoch kann es vorteilhaft sein diesen nochmals nachzuvollziehen und gegebenenfalls noch etwas zu korrigieren.

Das für gibt es NC-Code-Viewer. Es gibt Apps für Mac und Windows dafür oder auch Browser-gestützte Apps. Wir möchten einige davon zeigen:

CAMotics

Diese App ist OpenSource und kann für nahezu alle Plattformen kostenfrei heruntergeladen werden.

Der NC-Code muss als „.nc“-Datei vorliegen, dann kann er geöffnet werden und die Fräserbahn wird sofort dargestellt.

Einer der Vorteile dieser App ist es, dass der NC-Code in Echtzeit läuft ... ihr könnt also Eure Vorschübe kontrollieren. In unserem Falle ist der Vorschub beim Schruppen extrem langsam und sollte nochmals korrigiert werden.

Nachteilig ist dass der NC-Code nicht parallel zur Animation angezeigt und bearbeitet werden kann. Es fehlt der Bezug der aktuellen Stelle in der Bearbeitung zur Position im NC-Code.

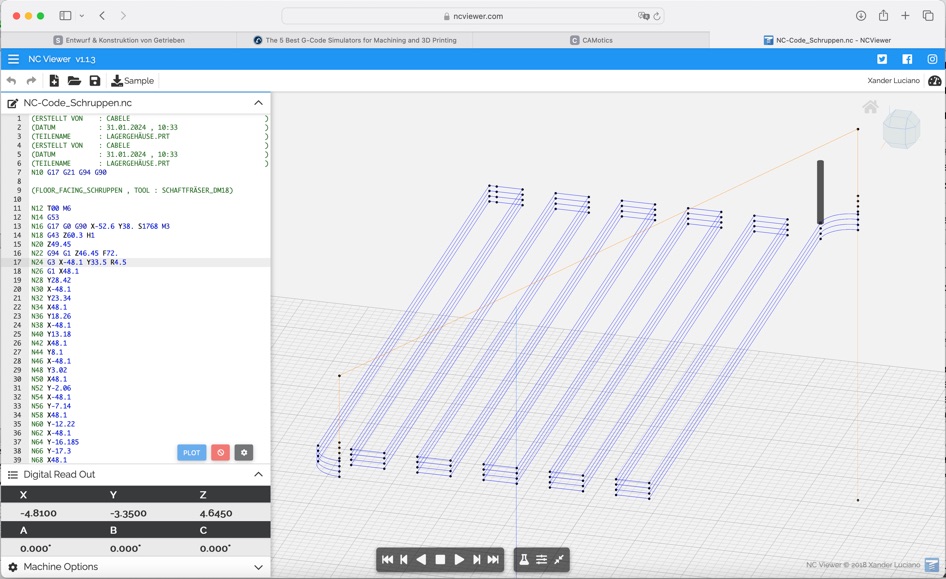

NC-Viewer

Dieser browserbasierte Viewer bietet eine schnelle Verarbeitung des Codes und eine korrekte parallele Darstellung des NC-Codes zusammen mit der Animation der Fräsöperation.

Vorteil hierbei ist dass Korrekturen schnell durchgeführt werden können, da man immer den Bezug hat.

Nachteilig ist dass der NC-Code in die App geladen werden muss und bei Bearbeitung dann wieder als separate Datei heruntergeladen werden muss. Hier den Überblick zu behalten ist sehr wichtig. Auch kann der verwendete Vorschub nicht angezeigt werden bzw. es wird Zeile für Zeile ohne zeitlichen Bezug durchgespielt.
