Schneckenwelle mit variabler Steigung
Besser ist folgender Weg:

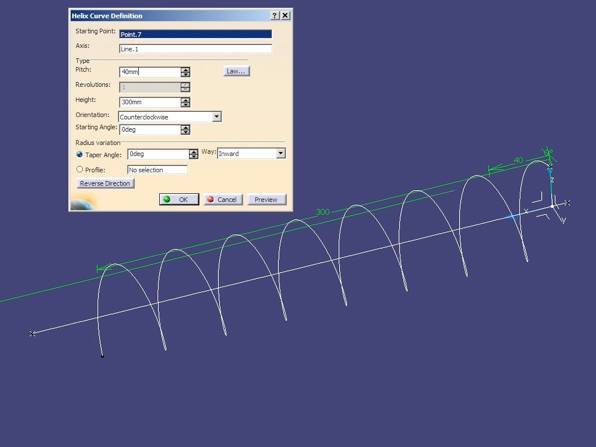

•Erzeugung einer Basishelix mit der Grundsteigung
•Erzeugung einer Basisfläche mit dem Radius der Helix
•Definition einer Regel im Generative Shape Design:

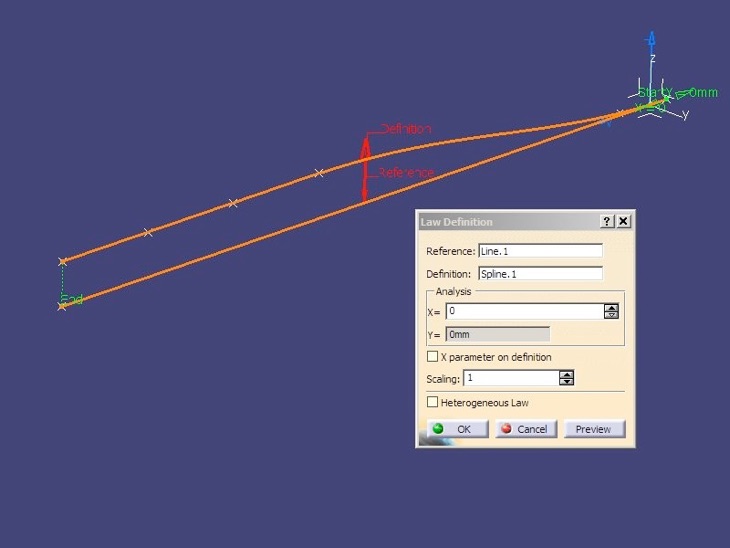

1.Erzeugung einer Linie als Referenz für die Regel
2.Erzeugung eines Splines als Definitionskurve für die Regel. Sollen gerade Bereiche im Spline erzeugt werden, so müssen hier hinein einige Punkte gelegt werden.
3.Ausruf der Regelfunktion in der GSD-Workbench
4.Auswahl der Linie für die Referenz
5.Auswahl des Splines für die Regeldefinition
•Erzeugung einer Parallelkurve aus Basishelix, der Surface als Referenzfläche und der Regel für den Abstand.
Die Kurve kann eventuell Unstetigkeitsstellen haben, die Probleme hervorrufen. Diese Probleme können vermieden werden, wenn die Kurve noch geglättet wird. Mit der geglätteten Kurve als Leitkurve wird jetzt die Rille erzeugt, die den Schneckengang bildet.
