Der DesignModeler bietet die Möglichkeit, direkt in ANSYS Geometrien zu erstellen. Dazu stehen viele aus 3D-CAD bekannte Werkzeuge zur Volumenmodellierung zur Verfügung.

Wir möchten bereits bestehende Geometrien über das Austauschformat IGES von CATIA V5 und Pro/Engineer WF4 in ANSYS einlesen. Dazu werden die Geometrien in CATIA V5 (vorher die Export-Einstellungen für IGES auf Volumenkörper einstellen) und in Pro/E als IGES gespeichert. Falls der IGES-Import zu dem nicht gewünschten Ergebnis eines Flächenmodells anstelle eines Volumenmodells führt, so steht als weitere Alternative der Export als STEP-Datei im 3D-CAD zur Verfügung.

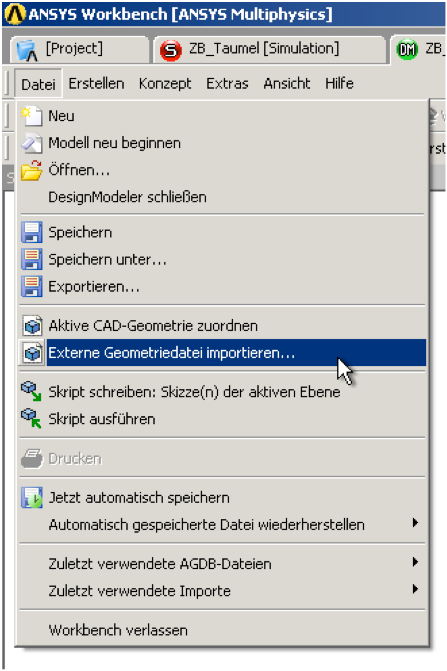

Im DesignModeler können Geometrien über das Menü „Datei“ ausgewählt und für den Importvorgang bereitgestellt werden.

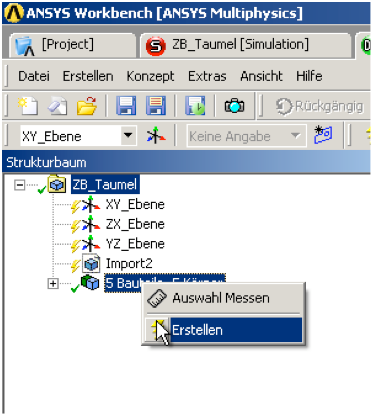

Um den Import auch wirklich durchzuführen, wird mit der Maus die zu importierende Geometrie angewählt und mit der rechten Maustaste die Funktion „Erstellen“ angewählt.

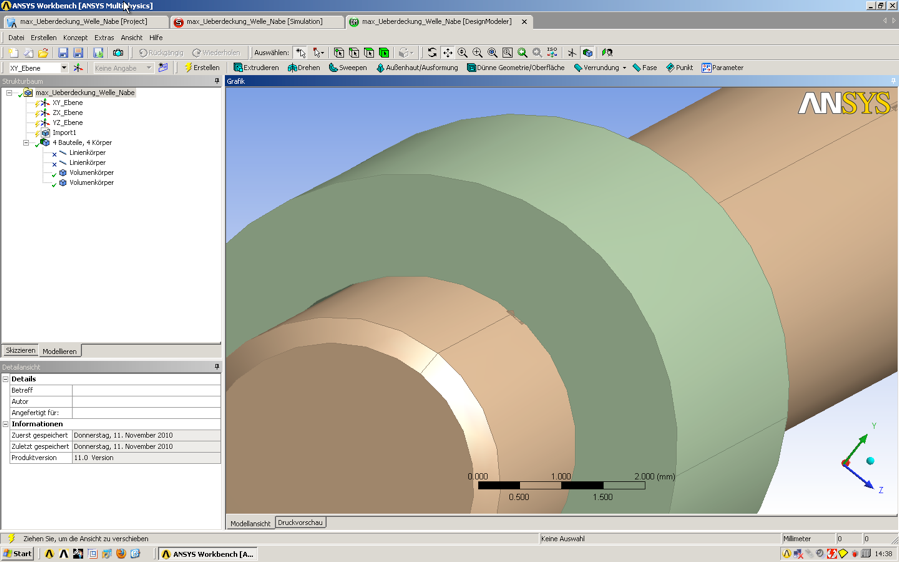

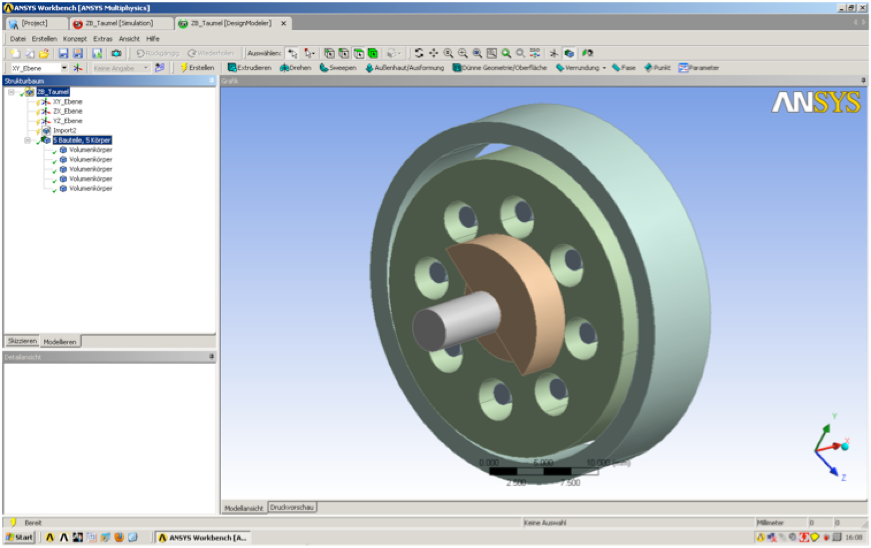

Nach kurzer Zeit für den Importvorgang stehen dann der oder die importierten Körper, in unserem Falle eine Baugruppe als Geometrie bereit.
